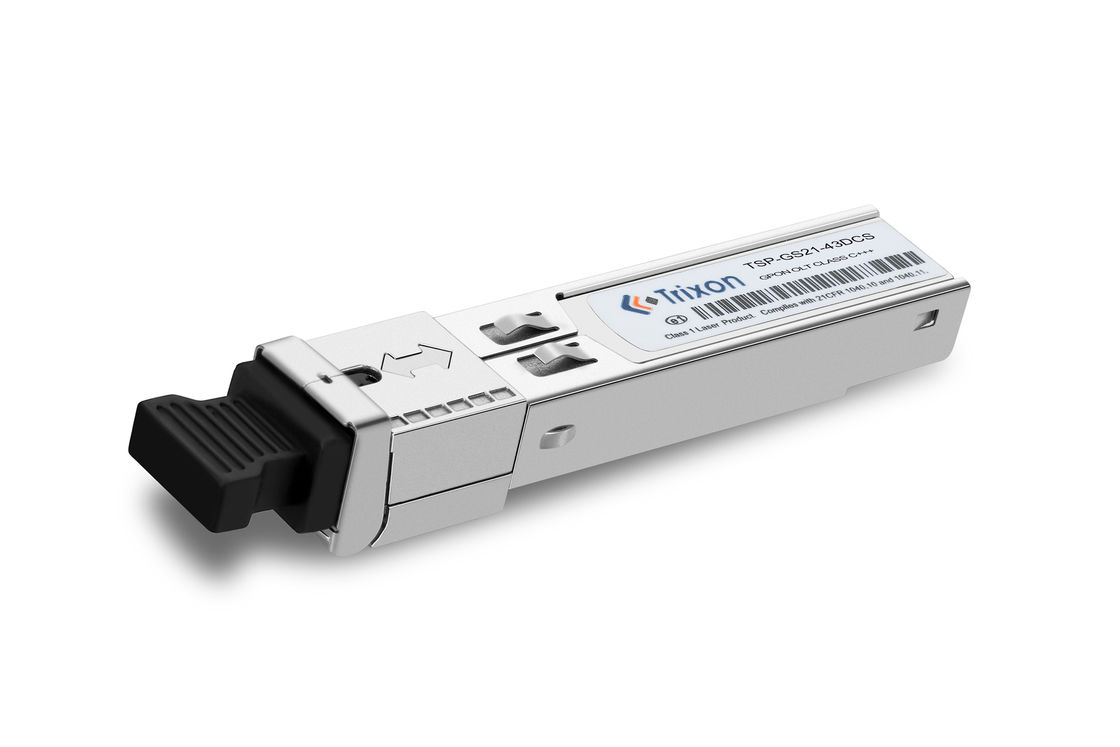

टीएसपी-जीएस21-43डीसीएस जीपीओएन ओएलटी क्लास सी+++ समर्थन 20 किमी संचरण दूरी टीएक्स 2.488जीबीपीएस आरएक्स 1.244जीबीपीएस 0°C~+70°C एससी/यूपीसी
PON ट्रांससीवर एक उच्च प्रदर्शन, एकल-मोड GPON OLT C++ ट्रांससीवर मॉड्यूल है जिसमें कक्षा C++ ऑप्टिकल घटक और एक एकल SC/UPC कनेक्टर इंटरफ़ेस है।यह 0°C से +70°C के एक ऑपरेटिंग तापमान रेंज प्रदान करता है और इनपुट ऑप्टिकल शक्ति स्तर की निगरानी के लिए सटीक डिजिटल फट RSSI समारोह प्रदान करता हैयह जीपीओएन ओएलटी सी++ सिस्टम के साथ काम करने के लिए डिज़ाइन किया गया है और कम विलंबता के साथ विश्वसनीय, उच्च गति कनेक्शन प्रदान करता है। इसके बेहतर प्रदर्शन और विश्वसनीयता के साथ,पीओएन ट्रांससीवर विभिन्न अनुप्रयोगों के लिए एक आदर्श समाधान प्रदान करता है.
| पैरामीटर | मूल्य |
|---|---|
| ऑप्टिकल घटक | डीएफबी |
| डेटा दर | TX 2.488Gbps RX 1.244Gbps |
| आवेदन | वर्ग C+++ |
| तरंगदैर्ध्य | 1490nm DFB-LD ट्रांसमीटर और 1310nm बर्स्ट-मोड APD-TIA रिसीवर |
| कनेक्टर का प्रकार | एकल एससी/यूपीसी कनेक्टर इंटरफ़ेस |
| विद्युत आपूर्ति | एकल 3.3V पावर सप्लाई और टीटीएल लॉजिक इंटरफ़ेस |
| परिचालन तापमान | 0°C~+70°C |
| इंटरफ़ेस प्रकार | एससी/यूपीसी |
| प्रदर्शन | इनपुट ऑप्टिकल पावर लेवल की निगरानी के लिए डिजिटल बर्स्ट आरएसएसआई फ़ंक्शन |
| संचरण दूरी | दूरी 20 किमी तक |
| ऑप्टिकल इंटरफेस | एससी/यूपीसी |
| जमानत रंग | नीला |
प्रदर्शन विनिर्देश √ ऑप्टिकल
(वर्ग C+++)
| पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई |
| 9μm कोर व्यास SMF | 20 | किमी |
| डेटा दर |
TX 2।488 आरएक्स 1.244 |
जीबीपीएस | |||
| ट्रांसमीटर | |||||
| केंद्र तरंग दैर्ध्य | λसी | 1480 | 1490 | 1500 | एनएम |
| स्पेक्ट्रल चौड़ाई (-20dB) | Δλ | 1 | एनएम | ||
| औसत आउटपुट शक्ति | एओपी | +7 | +10 | डीबीएम | |
| विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | डीबी | ||
| बंद ट्रांसमीटर की औसत शक्ति | -39 | डीबीएम | |||
| ट्रांसमीटर फैलाव दंड | टीडीपी | 1 | डीबी | ||
| आउटपुट ऑप्टिकल आई | आईटीयू-टी जी के अनुरूप।984.2 | ||||
| रिसीवर | |||||
| केंद्र तरंग दैर्ध्य | 1260 | 1310 | 1360 | एनएम | |
| संवेदनशीलता*नोट 3 | एसईएन | -33 | डीबीएम | ||
| रिसीवर अधिभार | एसएटी | -12 | डीबीएम | ||
|
रिसीवर फट मोड गतिशील रेंज |
15 | डीबी | |||
| ऑप्टिकल रिटर्न हानि | -20 | डीबी | |||
| लॉस डी-एसेर्ट | -33 | डीबीएम | |||
| एलओएस दावा | -45 | डीबीएम | |||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | ||
नोट3: 1E-10 से कम BER पर मापी गई न्यूनतम औसत ऑप्टिकल शक्ति, पीछे की ओर। माप पैटर्न PRBS 223-1+72CID@1244Mbps है।
ट्राइकॉन टीएसपी-जीएस21-43डीसीएस पीओएन ट्रांससीवर को चीन में डिजाइन और निर्मित किया गया है ताकि प्रदर्शन के उच्चतम मानकों को पूरा किया जा सके। इसमें एक एकल एससी/यूपीसी कनेक्टर इंटरफ़ेस है,इसे फाइबर ऑप्टिक नेटवर्क के लिए आदर्श बना रहा हैयह GPON OLT C++ मानक के साथ संगत है, जो इनपुट ऑप्टिकल पावर स्तर की निगरानी करने के लिए डिजिटल फट आरएसएसआई फ़ंक्शन के संदर्भ में असाधारण प्रदर्शन प्रदान करता है।यह ट्रांससीवर उद्योग के वर्ग सी ++ + आवश्यकताओं को पूरा करने के लिए बनाया गया है, और उन अनुप्रयोगों के लिए आदर्श है जहां उच्च गति डेटा संचरण की आवश्यकता होती है।
ट्राइक्सॉन टीएसपी-जीएस21-43डीसीएस पीओएन ट्रांससीवर को एक विश्वसनीय और स्थिर कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है, जिससे यह जीपीओएन ओएलटी सी ++ अनुप्रयोगों के लिए एकदम सही है।यह एक डिजिटल फट RSSI समारोह है कि यह इनपुट ऑप्टिकल शक्ति स्तर की निगरानी करने के लिए अनुमति देता है, उच्चतम स्तर के प्रदर्शन को सुनिश्चित करता है। इस ट्रांससीवर में एक एकल एससी / यूपीसी कनेक्टर इंटरफ़ेस भी है, जिसे स्थापित करना और बनाए रखना आसान है। यह इसे फाइबर ऑप्टिक नेटवर्क के लिए आदर्श बनाता है।
Trixon TSP-GS21-43DCS PON ट्रांससीवर को डेटा ट्रांसमिशन के मामले में अधिकतम प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है। इसे उद्योग की क्लास C+++ आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है,उच्च गति डेटा संचरण की आवश्यकता वाले अनुप्रयोगों के लिए इसे आदर्श बनानाइसमें इनपुट ऑप्टिकल पावर लेवल की निगरानी करने के लिए एक डिजिटल बस्ट आरएसएसआई फ़ंक्शन भी है, जो उच्चतम स्तर के प्रदर्शन को सुनिश्चित करता है।
ट्राइक्सॉन टीएसपी-जीएस21-43डीसीएस पीओएन ट्रांससीवर फाइबर ऑप्टिक नेटवर्क के लिए एकदम सही समाधान है। यह जीपीओएन ओएलटी सी ++ मानक के साथ संगत है, जिससे यह विश्वसनीय और स्थिर है।इसमें एक एकल एससी/यूपीसी कनेक्टर इंटरफ़ेस भी हैइसके अलावा, इसमें इनपुट ऑप्टिकल पावर स्तर की निगरानी करने के लिए डिजिटल बस्ट RSSI फ़ंक्शन है, जो उच्चतम स्तर के प्रदर्शन को सुनिश्चित करता है।यह अनुप्रयोगों के लिए आदर्श बनाता है जहां उच्च गति डेटा संचरण की आवश्यकता होती है.
हम ट्राइक्सॉन पीओएन ट्रांससीवर के लिए एक अनुकूलित सेवा प्रदान करते हैं, मॉडल संख्याः टीएसपी-जीएस 21-43डीसीएस। यह चीन में निर्मित है और इसमें 20 किमी तक की संचरण दूरी है।यह 1490nm DFB-LD ट्रांसमीटर और 1310nm सिंगल मोड फाइबर के साथ बर्स्ट-मोड APD-TIA रिसीवर पर काम करता हैऑप्टिकल घटक एकल 3.3V बिजली आपूर्ति और टीटीएल तर्क इंटरफ़ेस के साथ डीएफबी हैं।
PON ट्रांससीवर TX 2.488Gbps और RX 1.244Gbps को Class C++ के साथ सपोर्ट करता है। यह विभिन्न अनुप्रयोगों के लिए डिज़ाइन किया गया है, जैसे कि FTTH/FTTB/FTTC, मेट्रो ईथरनेट और CATV।ट्रांसीवर की उत्कृष्ट गुणवत्ता और प्रदर्शन इसे पीओएन नेटवर्क के लिए आदर्श विकल्प बनाते हैं.
यदि आप इस PON ट्रांससीवर को खरीदने में रुचि रखते हैं, तो कृपया अधिक जानकारी के लिए हमसे संपर्क करें। हम आपकी विशिष्ट आवश्यकताओं को पूरा करने के लिए अतिरिक्त अनुकूलन सेवाएं प्रदान करने में प्रसन्न हैं।
हमारे PON ट्रांससीवर उत्पाद तकनीकी सहायता और सेवाओं की एक पूरी श्रृंखला के साथ आते हैं। हम मुफ्त ऑनलाइन समस्या निवारण, फोन समर्थन और ईमेल समर्थन प्रदान करते हैं।हम भी तकनीकी दस्तावेजों और संसाधनों की एक विस्तृत श्रृंखला आप अपने पीओएन ट्रांससीवर उत्पादों से बाहर सबसे प्राप्त करने में मदद करने के लिए प्रदान करते हैं. तकनीकी विशेषज्ञों की हमारी टीम किसी भी प्रश्न का उत्तर देने और स्थापना, विन्यास और समस्या निवारण के साथ सहायता प्रदान करने के लिए ईमेल या फोन के माध्यम से उपलब्ध है.
पीओएन ट्रांससीवर नाजुक होते हैं और शिपिंग के दौरान विशेष देखभाल और सुरक्षा की आवश्यकता होती है। यह सुनिश्चित करने के लिए कि पीओएन ट्रांससीवर सही स्थिति में गंतव्य पर पहुंचें,पैकेजिंग और शिपिंग के दौरान निम्नलिखित कदम उठाए जाने चाहिए:
संदर्भ डेटाशीट फ़ाइल कोड: DS900008
