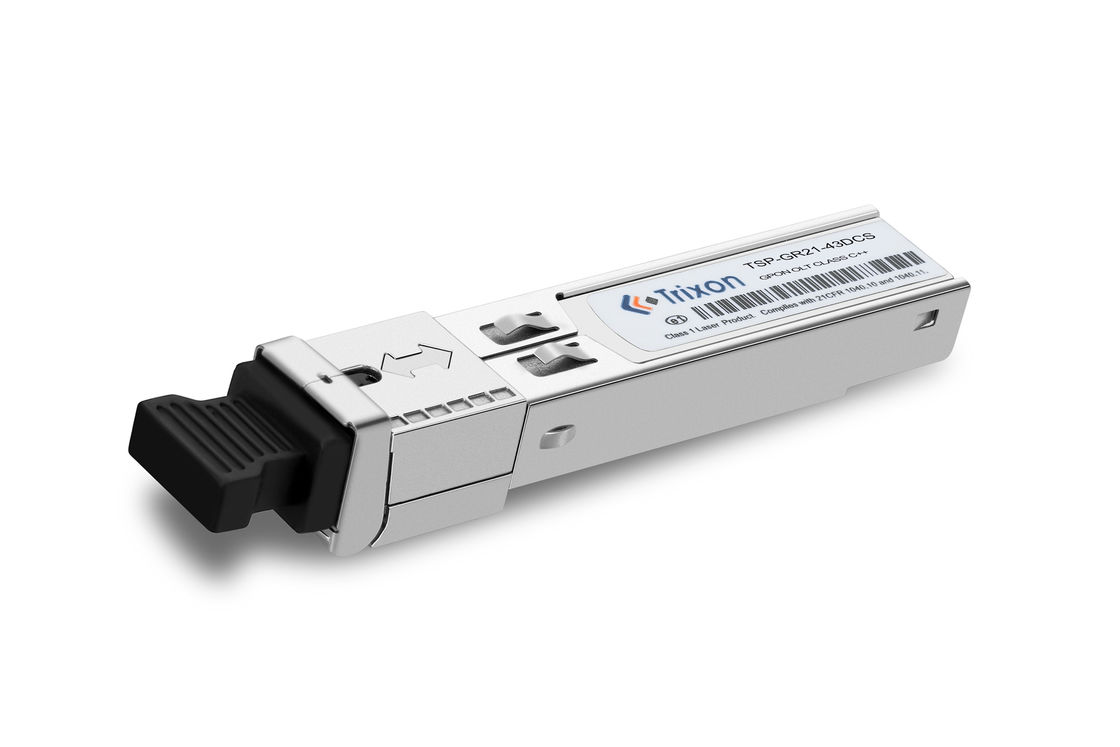

GPON OLT ट्रांससीवर मॉड्यूल क्लास C++ DFB TX 2.488Gbps RX 1.244Gbps 0°C~+70°C TSP-GR21-43DCS
पीओएन ट्रांससीवर एक एकल-मोड ऑप्टिकल ट्रांससीवर है जिसे निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसमें 1490nm डीएफबी-एलडी ट्रांसमीटर और 1310nm बस्ट-मोड एपीडी-टीआईए रिसीवर है,एक डेटा दर के साथ TX 2.488Gbps और RX 1.244Gbps, और 20km तक की ट्रांसमिशन दूरी। यह एक एकल 3.3V बिजली की आपूर्ति से संचालित है और एक TTL लॉजिक इंटरफेस से लैस है।यह एससी/यूपीसी मानक के अनुरूप है और सिंगल-मोड फाइबर अनुप्रयोगों के लिए डिज़ाइन किया गया हैयह ट्रांससीवर एफटीटीएच, एफटीटीबी और एफटीटीपी नेटवर्क के लिए आदर्श है। यह बहुत विश्वसनीय और लंबी दूरी, उच्च गति संचार के लिए अनुकूलित है।
| पैरामीटर | मूल्य |
|---|---|
| उत्पाद का नाम | पीओएन ट्रांससीवर |
| कनेक्टर का प्रकार | एकल एससी/यूपीसी |
| ऑप्टिकल घटक | डीएफबी |
| परिचालन तापमान | 0°C~+70°C |
| संचरण दूरी | दूरी 20 किमी तक |
| डेटा दर | TX 2.488Gbps RX 1.244Gbps |
| प्रदर्शन | इनपुट ऑप्टिकल पावर लेवल की निगरानी के लिए डिजिटल बर्स्ट आरएसएसआई फ़ंक्शन |
| इंटरफ़ेस प्रकार | एससी/यूपीसी |
| आवेदन | वर्ग C++ |
| विद्युत आपूर्ति | एकल 3.3V पावर सप्लाई और टीटीएल लॉजिक इंटरफ़ेस |
प्रदर्शन विनिर्देश √ ऑप्टिकल
(वर्ग C++)
| पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई |
| 9μm कोर व्यास SMF | 20 | किमी | |||
| डेटा दर |
TX 2।488 आरएक्स 1.244 |
जीबीपीएस | |||
| ट्रांसमीटर | |||||
| केंद्र तरंग दैर्ध्य | λसी | 1480 | 1490 | 1500 | एनएम |
| स्पेक्ट्रल चौड़ाई (-20dB) | Δλ | 1 | एनएम | ||
| औसत आउटपुट शक्ति | एओपी | +5 | +9 | डीबीएम | |
| विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | डीबी | ||
| बंद ट्रांसमीटर की औसत शक्ति | -39 | डीबीएम | |||
| ट्रांसमीटर फैलाव दंड | टीडीपी | 1 | डीबी | ||
| आउटपुट ऑप्टिकल आई | आईटीयू-टी जी के अनुरूप।984.2 | ||||
| रिसीवर | |||||
| केंद्र तरंग दैर्ध्य | 1260 | 1310 | 1360 | एनएम | |
| संवेदनशीलता*नोट 3 | एसईएन | -32 | डीबीएम | ||
| रिसीवर अधिभार | एसएटी | -12 | डीबीएम | ||
|
रिसीवर फट मोड गतिशील रेंज |
15 | डीबी | |||
| ऑप्टिकल रिटर्न हानि | -20 | डीबी | |||
| लॉस डी-एसेर्ट | -33 | डीबीएम | |||
| एलओएस दावा | -45 | डीबीएम | |||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | ||
दट्राइक्सॉन टीएसपी-जीआर21-43डीसीएस पीओएन ट्रांससीवरउच्च गति, लंबी दूरी के ऑप्टिकल कनेक्शन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श विकल्प है।वर्ग C++ऑप्टिकल इंटरफेस और एक एकलSC/UPC कनेक्टर, डेटा संचरण की अनुमति देता है2.488Gbpsऔर1.244Gbpsक्रमशः प्राप्त करने और प्रसारित करने के लिए।20 किमी, ट्राइक्सॉन टीएसपी-जीआर21-43डीसीएस पीओएन ट्रांससीवर कई प्रकार के अनुप्रयोगों के लिए एकदम सही है।डीएफबीएक विश्वसनीय और सुरक्षित कनेक्शन सुनिश्चित करने के लिए ऑप्टिकल घटकों। यह उन लोगों के लिए एकदम सही विकल्प है जो एकपीओएनबेहतर प्रदर्शन के साथ ट्रांसीवर.
ट्राइक्सॉन टीएसपी-जीआर 21-43डीसीएस पीओएन ट्रांससीवर एक एकल-मोड ऑप्टिकल ट्रांससीवर है जिसका उपयोग क्लास सी ++ अनुप्रयोगों के लिए किया जाता है। यह चीन में 0 ° C ~ + 70 ° C के ऑपरेटिंग तापमान रेंज के साथ निर्मित है।ट्रांसीवर में TX 2 की डेटा दर है.488Gbps RX 1.244Gbps और 1490nm DFB-LD ट्रांसमीटर और 1310nm बर्स्ट-मोड APD-TIA रिसीवर की तरंग दैर्ध्य।यह ट्रांसमीटर और रिसीवर दोनों के लिए एक ऑप्टिकल इंटरफ़ेस एससी / यूपीसी से लैस है और एक डीएफबी ऑप्टिकल घटक प्रदान करता है.
हमारे PON ट्रांससीवर को जानकार तकनीकी सहायता इंजीनियरों की एक टीम द्वारा समर्थित किया जाता है। हम यह सुनिश्चित करने के लिए कई सेवाएं प्रदान करते हैं कि आपका उत्पाद इष्टतम प्रदर्शन पर चल रहा है, जिसमें शामिल हैंः
सभी PON ट्रांससीवर उत्पादों को मजबूत कार्डबोर्ड बक्से में सुरक्षित रूप से पैक किया जाएगा। बॉक्स में उत्पाद, सामान और किसी भी उपयोगकर्ता मैनुअल शामिल होंगे।
शिपिंग एक विश्वसनीय कूरियर सेवा द्वारा की जाएगी। हम ग्राहकों को एक ट्रैकिंग कोड ईमेल करेंगे ताकि वे अपने पैकेज की प्रगति का ट्रैक रख सकें। वितरण समय गंतव्य के आधार पर भिन्न होगा।
संदर्भ डेटाशीट फ़ाइल कोड: DS900008
