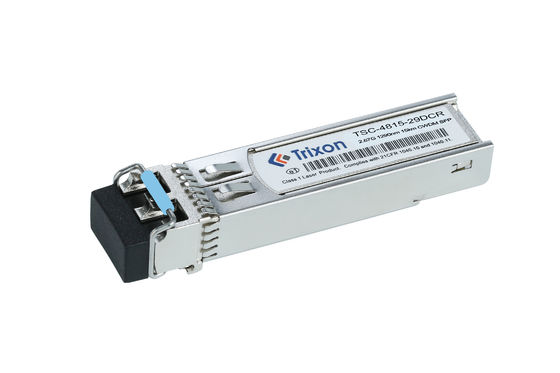

यह OC-48/STM-16 SFP CWDM ट्रांससीवर 1.25Gbps डेटा दर के लिए डिज़ाइन किया गया है, और डुप्लेक्स SMF फाइबर ट्रांसमिशन के लिए डुअल LC कनेक्टर इंटरफ़ेस पर आधारित है।यह एक उच्च प्रदर्शन और लागत प्रभावी उत्पाद है जो DDMI (डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफेस) फ़ंक्शन का समर्थन करता हैएकल +3.3V बिजली की आपूर्ति के समर्थन के साथ, ऑप्टिकल ट्रांससीवर IEEE 802.3z 1000BASE-SX और SFF-8472 मानक के अनुरूप है, और 1310nm और 1550nm CWDM तरंग दैर्ध्य का समर्थन करता है।
इस उपकरण को डेटा सेंटर, एंटरप्राइज कोर और एग्रीगेशन लेयर, साथ ही महानगरीय क्षेत्र के उपयोग में उच्च घनत्व, उच्च पोर्ट-गति अनुप्रयोगों की आवश्यकताओं को पूरा करने के लिए डिज़ाइन किया गया है।और इसके कॉम्पैक्ट आकार और कम बिजली की खपत इसे एसएफपी आधारित प्रणालियों के लिए एक आदर्श समाधान बनाते हैं.
| उत्पाद का नाम | OC-48/STM-16 SFP CWDM ट्रांससीवर |
|---|---|
| अनुरूप | एमएसए एसएफपी विनिर्देश एसएफएफ-8472 के अनुरूप |
| लेजर | CWDM |
| दूरी | 15 किमी |
| कनेक्टर का प्रकार | डुप्लेक्स एलसी कनेक्टर इंटरफेस |
| फाइबर का प्रकार | एसएमएफ |
| डेटा दर | ऑपरेटिंग डेटा दर 2.5 जीबीपीएस तक |
| प्लग करने योग्य | गर्म प्लग करने योग्य |
| डीडीएमआई | हाँ |
| तापमान सीमा | -5°C ~+70°C |
(15Km)
| पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई | नोट | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | λc-75 | λc | λc+7.5 | एनएम | |||
| स्पेक्ट्रल चौड़ाई*एनओट4 | ∆λ | 1 | एनएम | डीएफबी-एलडी | ||||
| औसत आउटपुट शक्ति | पीबाहर | -5 | 0 | डीबीएम | ||||
| विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | डीबी | |||||
| बंद ट्रांसमीटर की औसत शक्ति | पीबंद | -45 | डीबीएम | |||||
| आउटपुट ऑप्टिकल आई | फ़िल्टर किए जाने पर STM-16/OC-48 नेत्र मुखौटे के अनुरूप | |||||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1200 | 1600 | एनएम | ||||
| संवेदनशीलता*एनओट5 | पीIN | -18 | डीबीएम | |||||
| रिसीवर अधिभार | अतिभार | 0 | डीबीएम | |||||
| ऑप्टिकल रिटर्न हानि | 12 | डीबी | ||||||
| एलओएस दावा | लोसा | -35 | डीबीएम | |||||
| लॉस डी-एसेर्ट | LOSD | -25 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | |||||
ट्रांससीवर का प्रयोग मुख्यतः ऑप्टिकल संचार नेटवर्क में किया जाता है जिसके लिए 2.5 जीबीपीएस की डेटा दर की आवश्यकता होती है।
यह ओसी-48 (ऑप्टिकल कैरियर 48) और एसटीएम-16 (सिंक्रोनस ट्रांसपोर्ट मॉड्यूल 16) संचार मानकों पर आधारित अनुप्रयोगों के लिए उपयुक्त है।
ट्रांससीवर CWDM (गंभीर तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग) तकनीक का समर्थन करता है,जो विभिन्न तरंग दैर्ध्यों का उपयोग करके एक ही फाइबर पर एक साथ कई ऑप्टिकल सिग्नल प्रसारित करने की अनुमति देता है.
इसका उपयोग दूरसंचार, डेटा केंद्र, उद्यम नेटवर्क और मेट्रो/एक्सेस नेटवर्क सहित विभिन्न नेटवर्क अनुप्रयोगों में किया जा सकता है।
डाटा रेटः ट्रांससीवर मॉड्यूल को नेटवर्क की आवश्यकताओं के आधार पर विभिन्न डेटा दरों का समर्थन करने के लिए अनुकूलित किया जा सकता है। सामान्य डेटा दरों में 1Gbps, 10Gbps, 25Gbps और उच्चतर शामिल हैं।
संचरण दूरी: एक ट्रांससीवर मॉड्यूल की संचरण दूरी को विशिष्ट नेटवर्क आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है। उपयोग की जाने वाली तकनीक के आधार पर, मॉड्यूल शॉर्ट-रेंज (उदाहरण के लिए।घ., कुछ मीटर), मध्यम दूरी (उदाहरण के लिए, 10 किलोमीटर तक) या लंबी दूरी (उदाहरण के लिए, 80 किलोमीटर या उससे अधिक) के अनुप्रयोग।
तापमान सीमा: एक ट्रांससीवर मॉड्यूल की तापमान सीमा को विशिष्ट पर्यावरणीय परिस्थितियों में इष्टतम प्रदर्शन सुनिश्चित करने के लिए अनुकूलित किया जा सकता है।यह अनुकूलन मॉड्यूल अत्यधिक तापमान में विश्वसनीय रूप से काम करने के लिए अनुमति देता है, जैसे औद्योगिक या बाहरी वातावरण में।
कनेक्टर इंटरफेस: ट्रांससीवर मॉड्यूल को विभिन्न प्रकार के कनेक्टर इंटरफेस, जैसे एलसी, एससी, या एमपीओ कनेक्टरों का समर्थन करने के लिए अनुकूलित किया जा सकता है।कनेक्टर इंटरफेस का चयन विशिष्ट नेटवर्क उपकरण और उपयोग किए जा रहे केबलिंग बुनियादी ढांचे पर निर्भर करता है.
प्रोटोकॉल और मानक: ट्रांससीवर मॉड्यूल को विभिन्न प्रोटोकॉल और मानकों, जैसे ईथरनेट, फाइबर चैनल, सोनेट/एसडीएच, या विशिष्ट उद्योग मानकों का समर्थन करने के लिए अनुकूलित किया जा सकता है।
तरंग दैर्ध्य: तरंग दैर्ध्य विभाजन बहुल (WDM) प्रौद्योगिकियों का उपयोग करने वाले मॉड्यूल के लिए,अनुकूलन विकल्पों में विशिष्ट नेटवर्क आर्किटेक्चर या आवश्यकताओं का समर्थन करने के लिए विशिष्ट तरंग दैर्ध्य चैनल या संयोजन शामिल हो सकते हैं.
फॉर्म फैक्टरः ट्रांससीवर मॉड्यूल विभिन्न फॉर्म फैक्टरों में आते हैं, जैसे कि एसएफपी, एसएफपी+, क्यूएसएफपी, या सीएफपी। नेटवर्क उपकरण के आधार पर,अनुकूलन में संगतता के लिए उपयुक्त रूप कारक का चयन शामिल हो सकता है.
हम अपने एसएफपी ट्रांससीवर मॉड्यूल उत्पादों के लिए व्यापक तकनीकी सहायता और सेवा प्रदान करते हैं।
हम ग्राहकों को उनकी आवश्यकताओं के लिए सर्वोत्तम विकल्प बनाने में मदद करने के लिए विस्तृत उत्पाद जानकारी, तकनीकी सलाह और समाधान प्रदान करते हैं।
एसएफपी ट्रांससीवर मॉड्यूल के पैकेजिंग और शिपिंग के लिए निम्नलिखित की आवश्यकता होती हैः
संदर्भ डेटाशीट फ़ाइल कोड: DS210006
