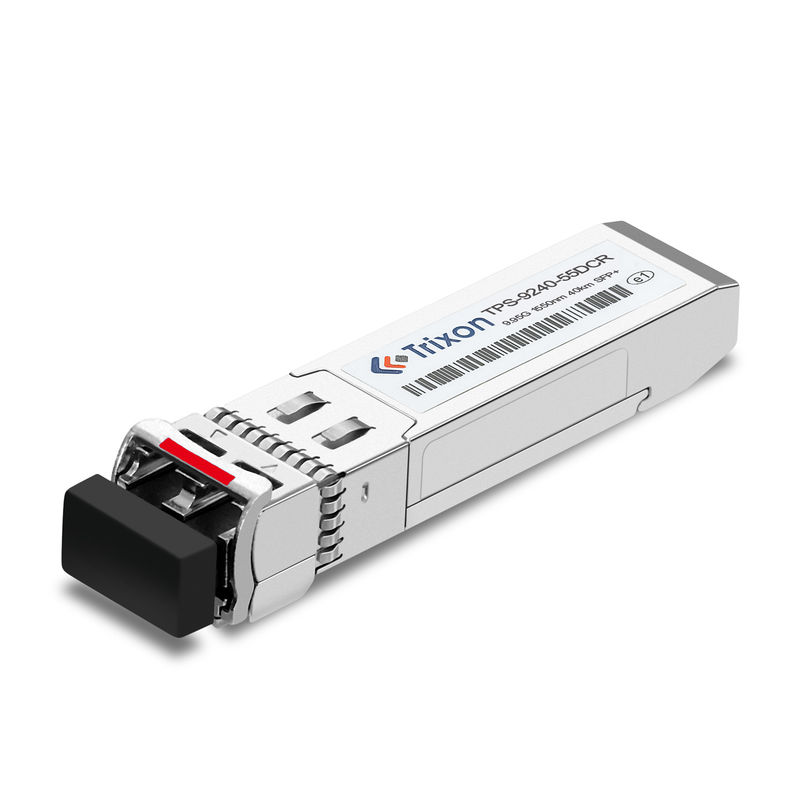

OC192/STM64 SFP+ ट्रांससीवर मॉड्यूल एक छोटा फॉर्म-फैक्टर प्लग करने योग्य प्लस ट्रांससीवर मॉड्यूल है जिसे सिंगल-मोड फाइबर (SMF) के साथ उपयोग के लिए डिज़ाइन किया गया है।इसमें एक डुप्लेक्स एलसी कनेक्टर इंटरफेस है और यह 10 किमी तक की ट्रांसमिशन दूरी प्रदान करने में सक्षम है।यह ट्रांससीवर मॉड्यूल व्यापक तापमान सीमा (-5°C~+70°C) में उत्कृष्ट प्रदर्शन प्रदान करता है। यह OC192/STM64 नेटवर्क में उच्च गति डेटा संचरण के लिए एक आदर्श समाधान है।
| पैरामीटर | मूल्य |
|---|---|
| डेटा दर | 9.95Gbps |
| तरंगदैर्ध्य | 1550nm-DFB |
| दूरी | 40 किमी |
| ऑप्टिकल इंटरफेस | डुप्लेक्स एलसी कनेक्टर इंटरफेस |
| डीडीएम/डीओएम | हाँ |
| अनुरूप | एमएसए एसएफपी विनिर्देश के अनुरूप |
| तापमान सीमा | -5°C~+70°C |
| फाइबर का प्रकार | एसएमएफ |
| उत्पाद का नाम | OC192/STM64 SFP+ ट्रांससीवर मॉड्यूल |
प्रदर्शन विनिर्देश √ ऑप्टिकल
(1550nm ईएमएल और पिन,40 किमी, OC-192 IR-2/STM S-64.2b)
| पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई |
| ट्रांसमीटर | |||||
| केंद्र तरंग दैर्ध्य | λc | 1530 | - | 1565 | एनएम |
| स्पेक्ट्रल चौड़ाई (-20dB) | Δλ | - | - | 0.3 | एनएम |
|
साइड मोड |
SMSR | 30 | - | - | डीबी |
| औसत आउटपुट पावर*नोट11 | पुट | -1 | - | 2 | डीबीएम |
| विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | - | - | डीबी |
| बंद ट्रांसमीटर की औसत शक्ति | पुट-ऑफ | - | - | -30 | डीबीएम |
| ट्रांसमीटर फैलाव दंड | टीडीपी | - | - | 2.0 | डीबी |
| ऑप्टिकल रिटर्न हानि सहिष्णुता | ओआरएलटी | - | - | 21 | डीबी |
| आउटपुट ऑप्टिकल आई | OC192/STM64 के अनुरूप | ||||
| रिसीवर | |||||
| केंद्र तरंग दैर्ध्य | λc | 1265 | - | 1610 | एनएम |
| रिसीवर संवेदनशीलता*नोट12 | एसईएन | - | - | -16 | डीबीएम |
| रिसीवर अधिभार | पीएमएक्स | -1 | - | - | डीबीएम |
| लॉस डी-एसेर्ट | LOSD | - | - | -16.5 | डीबीएम |
| एलओएस दावा | लोसा | -30 | - | - | डीबीएम |
| एलओएस हाइस्टेरिसिस | खोना | 0.5 | - | 4 | डीबी |
नोट 9: आउटपुट 9/125um SMF में जुड़ा हुआ है। विशिष्ट मान +0.5dBm है।
नोट10: पीआरबीएस 2 से मापा गया31-1 परीक्षण पैटर्न @9.95Gbps, BER≤10-12.
दूरसंचार नेटवर्क: इस मॉड्यूल का उपयोग दूरसंचार नेटवर्क में OC192/STM64 संकेतों के उच्च गति संचरण के लिए किया जा सकता है।यह सेवा प्रदाताओं को मध्यम दूरी पर विश्वसनीय और उच्च क्षमता वाले कनेक्शन स्थापित करने में सक्षम बनाता है, आवाज, डेटा और वीडियो सेवाओं का समर्थन करता है।
महानगरीय क्षेत्र नेटवर्क (एमएएन): एमएएन एक शहर या महानगरीय क्षेत्र के भीतर विभिन्न स्थानों को जोड़ते हैं।TPS-9240-55DCR मॉड्यूल का उपयोग MAN में मध्यम दूरी पर उच्च गति कनेक्शन स्थापित करने के लिए किया जा सकता है, जो महानगर क्षेत्र के विभिन्न स्थानों के बीच कुशल संचार की सुविधा देता है।
फाइबर टू द एक्स (FTTx): मॉड्यूल को मध्यम दूरी पर उच्च गति वाली ब्रॉडबैंड सेवाएं प्रदान करने के लिए फाइबर टू द होम (FTTH) या फाइबर टू द बिजनेस (FTTB) जैसे FTTx नेटवर्क में तैनात किया जा सकता है।यह सेवा प्रदाताओं को एक विशिष्ट कवरेज क्षेत्र के भीतर आवासीय और वाणिज्यिक ग्राहकों को उच्च बैंडविड्थ कनेक्शन प्रदान करने में सक्षम बनाता है.
नेटवर्क अवसंरचना के उन्नयनःटीपीएस-9240-55डीसीआर मॉड्यूल का उपयोग नेटवर्क बुनियादी ढांचे के उन्नयन या विस्तार में किया जा सकता है जहां उच्च डेटा दर और मध्यम दूरी की संचरण क्षमताओं की आवश्यकता होती हैयह बुनियादी ढांचे में महत्वपूर्ण बदलाव के बिना मौजूदा नेटवर्क के निर्बाध एकीकरण और सुधार की अनुमति देता है।
एंटरप्राइज नेटवर्क: इस मॉड्यूल का उपयोग एंटरप्राइज नेटवर्क में एक परिसर या कॉर्पोरेट नेटवर्क के भीतर विभिन्न शाखाओं या स्थानों के बीच उच्च गति डेटा संचरण का समर्थन करने के लिए किया जा सकता है।यह मध्यम दूरी पर कुशल संचार और डेटा विनिमय की अनुमति देता है.
स्टोरेज एरिया नेटवर्क (एसएएन): एसएएन का उपयोग डेटा केंद्रों में उच्च गति डेटा भंडारण और पुनर्प्राप्ति के लिए किया जाता है।TPS-9240-55DCR मॉड्यूल को SAN वातावरण में मध्यम दूरी पर भंडारण उपकरणों और सर्वरों के बीच विश्वसनीय और उच्च बैंडविड्थ कनेक्शन स्थापित करने के लिए नियोजित किया जा सकता है.
तापमान सीमाः TPS-9240-55DCR मॉड्यूल के लिए मानक तापमान सीमा -5°C से +70°C है। यदि आपको अपने विशिष्ट परिचालन वातावरण के अनुरूप एक अलग तापमान सीमा की आवश्यकता है,आप निर्माता के साथ अपनी आवश्यकताओं पर चर्चा कर सकते हैंवे व्यापक या संकीर्ण तापमान सीमा को समायोजित करने के लिए अनुकूलन विकल्प प्रदान कर सकते हैं।
कनेक्टर प्रकार: मॉड्यूल एक विशिष्ट कनेक्टर प्रकार के साथ आ सकता है, जैसे कि एलसी या एससी। यदि आपको अपने मौजूदा बुनियादी ढांचे से मेल खाने के लिए एक अलग कनेक्टर प्रकार की आवश्यकता है, तोआप निर्माता के साथ कनेक्टर प्रकार अनुकूलित करने की संभावना पर चर्चा कर सकते हैं.
संगतताः यदि आपके पास अपने मौजूदा उपकरण या नेटवर्क सेटअप के साथ संगतता संबंधी चिंताएं हैं,आप यह सुनिश्चित करने के लिए निर्माता के साथ चर्चा कर सकते हैं कि अनुकूलित मॉड्यूल आपके विशिष्ट वातावरण के साथ संगत होगाइसमें निर्बाध एकीकरण सुनिश्चित करने के लिए मापदंडों या विन्यासों को समायोजित करना शामिल हो सकता है।
बिजली बजटः यदि आपके नेटवर्क के लिए बिजली बजट की विशिष्ट आवश्यकताएं हैं, तो आप निर्माता के साथ चर्चा कर सकते हैं कि क्या मॉड्यूल को उन आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है।इसमें मॉड्यूल की बिजली की खपत या संवेदनशीलता को समायोजित करना शामिल हो सकता है.
लेबलिंग और ब्रांडिंगः यदि आपको मॉड्यूल पर विशिष्ट लेबलिंग या ब्रांडिंग की आवश्यकता है, जैसे कि कस्टम लोगो या सीरियल नंबर, तो आप निर्माता के साथ इन अनुकूलन विकल्पों पर चर्चा कर सकते हैं।वे आपकी ब्रांडिंग आवश्यकताओं को पूरा कर सकते हैं.
परीक्षण और प्रमाणनः यदि आपको विशिष्ट उद्योग मानकों या अनुपालन आवश्यकताओं को पूरा करने के लिए मॉड्यूल के लिए अतिरिक्त परीक्षण या प्रमाणन की आवश्यकता है,आप निर्माता के साथ इन अनुकूलन आवश्यकताओं पर चर्चा कर सकते हैंवे अनुकूलित परीक्षण या प्रमाणन प्रक्रियाएं प्रदान करने में सक्षम हो सकते हैं।
विशेषज्ञों की हमारी टीम एसएफपी + ट्रांससीवर मॉड्यूल के लिए तकनीकी सहायता और सेवाएं प्रदान करती है। हम मॉड्यूल के सभी पहलुओं के लिए गहन समर्थन प्रदान करते हैं,स्थापना और डिबगिंग से लेकर समस्या निवारण और रखरखाव तक.
हम मॉड्यूल के सर्वोत्तम उपयोग के बारे में मार्गदर्शन प्रदान कर सकते हैं, साथ ही आपकी आवश्यकताओं के लिए सबसे उपयुक्त उत्पाद पर सलाह दे सकते हैं।हमारी टीम उत्पाद की जटिलताओं को समझने में सहायता प्रदान कर सकती है और सबसे अधिक लागत प्रभावी समाधानों पर सलाह दे सकती है.
इसके अतिरिक्त, हम मॉड्यूल के उपयोग के दौरान उत्पन्न होने वाले किसी भी मुद्दे के साथ सहायता प्रदान कर सकते हैं। हम किसी भी समस्या के लिए प्रत्यक्ष और त्वरित सहायता प्रदान करते हैं।हमारी टीम मॉड्यूल के सुचारू और कुशल संचालन को सुनिश्चित करने के लिए सर्वोत्तम ग्राहक सेवा प्रदान करने के लिए समर्पित है.
हम उत्पाद के लिए प्रारंभिक खरीद से लेकर अंतिम उन्नयन या प्रतिस्थापन तक व्यापक समर्थन भी प्रदान करते हैं।हम एक ऐसा समाधान प्रदान करने का प्रयास करते हैं जो आपकी आवश्यकताओं को पूरा करता है और पैसे के लिए सबसे अच्छा मूल्य प्रदान करता है.
एसएफपी+ ट्रांससीवर मॉड्यूल को ईएसडी बैग में पैक किया जाता है और सुरक्षित वितरण सुनिश्चित करने के लिए कार्डबोर्ड बॉक्स में भेज दिया जाता है।
संदर्भ डेटाशीट फ़ाइल कोड: DS090016
