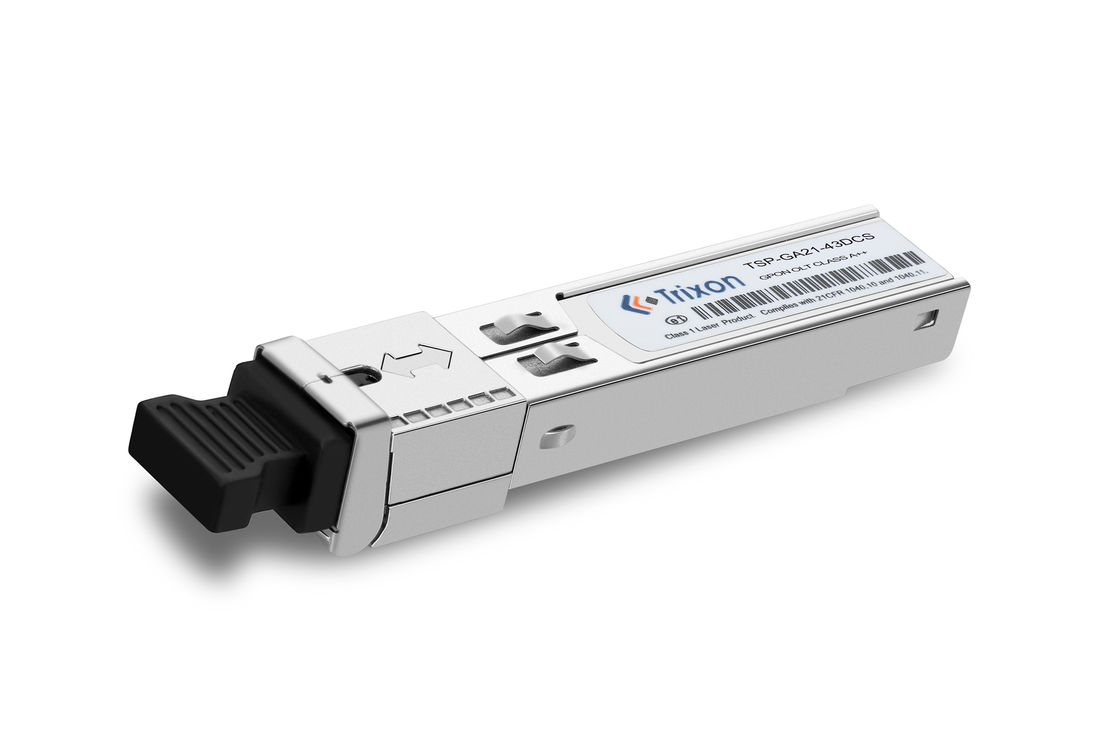

टीएसपी-जीए21-43डीसीएस ट्रांससीवर आईटीयू-टी जी जैसे सीरियल ऑप्टिकल डेटा संचार के लिए एक छोटा फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल है।984यह हॉट प्लग क्षमता की अनुमति देने के लिए एसएफपी 20-पिन कनेक्टर के साथ है।
यह मॉड्यूल सिंगल मोड फाइबर के लिए डिज़ाइन किया गया है और 1490 एनएम की नाममात्र तरंग दैर्ध्य पर काम करता है।
ट्रांसमीटर सेक्शन 1490nm DFB लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार एक वर्ग 1 लेजर अनुरूप है।
तकनीकी मापदंडः
प्रदर्शन विनिर्देश √ ऑप्टिकल
| पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई |
| 9μm कोर व्यास SMF | 20 | किमी | |||
| डेटा दर |
TX 2।488 आरएक्स 1.244 |
जीबीपीएस | |||
| ट्रांसमीटर | |||||
| केंद्र तरंग दैर्ध्य | λसी | 1480 | 1490 | 1500 | एनएम |
| स्पेक्ट्रल चौड़ाई (-20dB) | Δλ | 1 | एनएम | ||
| औसत आउटपुट शक्ति | एओपी | -4 | 0 | डीबीएम | |
| विलुप्त होने का अनुपात | इमरजेंसी | 8.2 | डीबी | ||
| बंद ट्रांसमीटर की औसत शक्ति | -39 | डीबीएम | |||
| ट्रांसमीटर फैलाव दंड | टीडीपी | 1 | डीबी | ||
| आउटपुट ऑप्टिकल आई | आईटीयू-टी जी के अनुरूप।984.2 | ||||
| रिसीवर | |||||
| केंद्र तरंग दैर्ध्य | 1260 | 1310 | 1360 | एनएम | |
| संवेदनशीलता*नोट3 | एसईएन | -22 | डीबीएम | ||
| रिसीवर अधिभार | एसएटी | 0 | डीबीएम | ||
| ऑप्टिकल रिटर्न हानि | -20 | डीबी | |||
| एसडी डी-एसेर्ट | -32 | डीबीएम | |||
| एस.डी. दावा | -45 | डीबीएम | |||
| एसडी हाइस्टेरिसिस | 0.5 | 4 | डीबी | ||
यह मॉड्यूल GPON नेटवर्क, फाइबर ऑप्टिक एक्सेस नेटवर्क (FTTH) और अन्य ऑप्टिकल संचार अनुप्रयोग परिदृश्यों के लिए उपयुक्त है जिसमें एकल फाइबर ट्रांसमिशन की आवश्यकता होती है।लंबी दूरी के संचरण और उच्च विश्वसनीयता.
तकनीकी सहायताः निर्माता या विक्रेता आमतौर पर मॉड्यूल से संबंधित किसी भी प्रश्न, समस्या या समस्या निवारण के साथ ग्राहकों की सहायता के लिए तकनीकी सहायता प्रदान करता है। इसमें टेलीफोन समर्थन शामिल हो सकता है,ईमेल सहायता, या ऑनलाइन सहायता पोर्टल।
प्रलेखन और संसाधनः निर्माता आमतौर पर उत्पाद प्रलेखन प्रदान करता है, जैसे कि उपयोगकर्ता पुस्तिकाएं, डेटाशीट और आवेदन नोट,ग्राहकों को प्रभावी ढंग से मॉड्यूल का उपयोग करने और एकीकृत करने में मार्गदर्शन करना.
वारंटीः The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
फील्ड सर्विसेज: कुछ मामलों में, निर्माता फील्ड सर्विसेज की पेशकश कर सकता है, जहां तकनीशियनों को साइट पर स्थापना, रखरखाव या समस्या निवारण में सहायता करने के लिए भेजा जाता है।
प्रशिक्षणः निर्माता ग्राहकों को मॉड्यूल की विशेषताओं, कार्यक्षमताओं और तैनाती और संचालन के लिए सर्वोत्तम प्रथाओं को समझने में मदद करने के लिए प्रशिक्षण कार्यक्रम या संसाधन प्रदान कर सकते हैं।
पैकेजिंगः मॉड्यूल को आमतौर पर परिवहन के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए एक सुरक्षात्मक आवरण या बॉक्स में पैक किया जाता है।पैकेजिंग में इलेक्ट्रोस्टैटिक डिस्चार्ज और मॉड्यूल को नुकसान से रोकने के लिए एंटी-स्टेटिक सामग्री शामिल हो सकती है.
शिपिंग विधिः मॉड्यूल को ग्राहक की प्राथमिकताओं और विक्रेता की शिपिंग नीतियों के आधार पर विभिन्न तरीकों का उपयोग करके शिप किया जा सकता है।या कूरियर सेवाएं.
शिपिंग दस्तावेजः विक्रेता आमतौर पर आवश्यक शिपिंग दस्तावेज तैयार करता है, जिसमें एक वाणिज्यिक चालान, पैकिंग सूची,और अंतरराष्ट्रीय शिपमेंट के लिए आवश्यक सभी कस्टम फॉर्म या घोषणाएं.
ट्रैकिंग और बीमाः चुने गए शिपिंग विधि के आधार पर, विक्रेता शिपमेंट की प्रगति की निगरानी के लिए एक ट्रैकिंग नंबर प्रदान कर सकता है।पारगमन के दौरान हानि या क्षति के खिलाफ सुरक्षा के लिए पैकेज के लिए बीमा कवरेज भी उपलब्ध हो सकता है.
अंतर्राष्ट्रीय शिपिंग पर विचारः अंतर्राष्ट्रीय शिपमेंट के लिए,विक्रेता को सीमा शुल्क नियमों का पालन करना चाहिए और यह सुनिश्चित करना चाहिए कि सभी आवश्यक आयात/निर्यात दस्तावेज तैयार किए जाएं और शिपमेंट के साथ शामिल हों.
