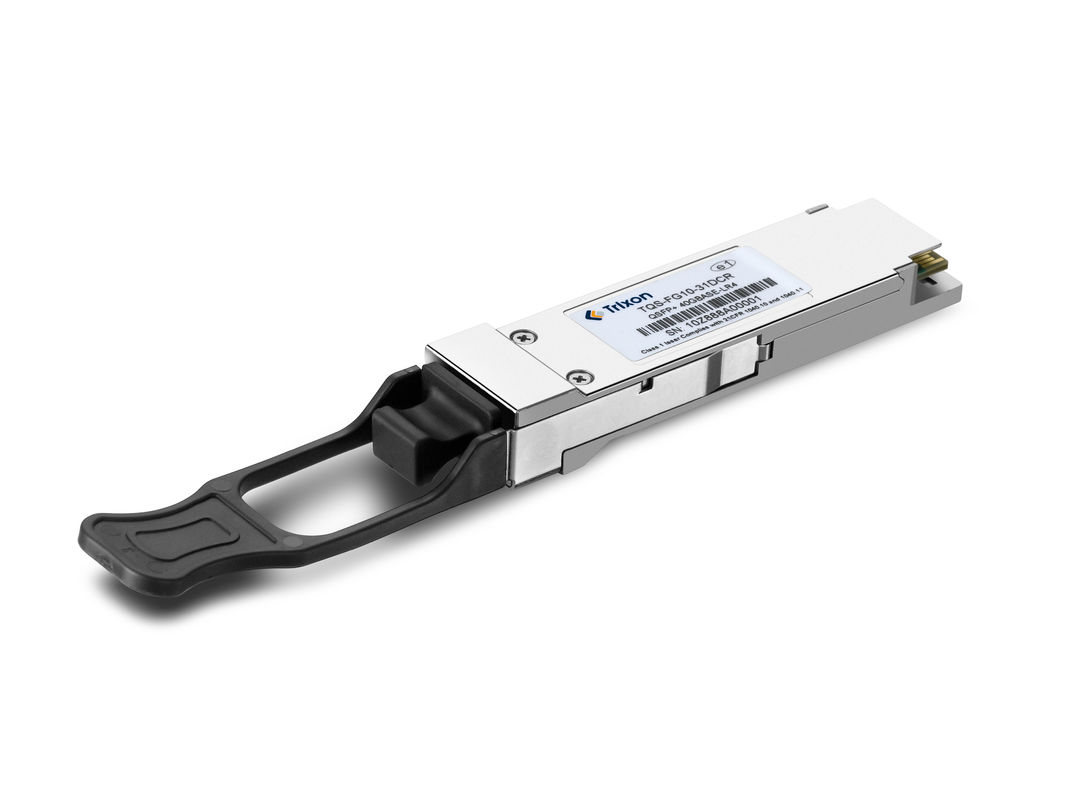

यह एक 40Gbps हाई स्पीड ऑप्टिकल मॉड्यूल है, जिसे 4 लेन के साथ डिज़ाइन किया गया है, प्रत्येक लेन 10Gbps है, और 10 किलोमीटर की अधिकतम ट्रांसमिशन दूरी का समर्थन करता है।
उत्पाद स्थिर 40 जी ऑप्टिकल सिग्नल ट्रांसमिशन प्राप्त करने के लिए ट्रांसमीटर के रूप में 4 1310 एनएम डीएफबी लेजर और रिसीवर के रूप में 4 पिन फोटोड का उपयोग करता है।
मॉड्यूल QSFP+ विनिर्देश के साथ संगत है और ऑप्टिकल फाइबर इंटरफेस के दो जोड़े प्रदान करता है।यह फुल-डुप्लेक्स संचार का समर्थन करता है और उच्च गति बिंदु-से-बिंदु कनेक्शन परिदृश्यों के लिए उपयुक्त है.
विशेषताएं | विनिर्देश |
डेटा दर | 11.2Gbps प्रति तरंग दैर्ध्य तक |
चैनल | चार स्वतंत्र पूर्ण-डुप्लेक्स चैनल |
दूरी | 10 किमी तक |
विद्युत आपूर्ति | एकल 3.3V |
ऑप्टिकल कनेक्टर | दो मानक एलसी कनेक्टर |
गर्म प्लग करने योग्य | QSFP+ |
एमएसए विनिर्देश | QSFP+ MSA SFF-8436 |
आईईईई अनुपालन | IEEE802.3ba |
डिजिटल डायग्नोस्टिक निगरानी | I2C इंटरफेस के साथ एकीकृत |
ऑपरेटिंग केस तापमान रेंज | मानकः 0°C से +70°C |
पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई |
ट्रांसमीटर | |||||
केंद्र तरंग दैर्ध्य | λc | 1264.5 | 1271 | 1277.5 | एनएम |
1284.5 | 1291 | 1297.5 | |||
1304.5 | 1311 | 1317.5 | |||
1324.5 | 1331 | 1337.5 | |||
स्पेक्ट्रल चौड़ाई (-20dB) | Δλ | - | - | 1 | एनएम |
ट्रांसमीटर सिग्नल दर | 10.3125 | जीबीपीएस | |||
SMSR | 30 | डीबी | |||
टीडीपी, प्रत्येक लेन | टीडीपी | 2.6 | डीबी | ||
ऑप्टिकल रिटर्न हानि सहिष्णुता | टीओएल | 20 | डीबी | ||
औसत आउटपुट शक्ति | पुट | -7 | - | 2.3 | डीबीएम |
विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | - | - | डीबी |
आउटपुट ऑप्टिकल आई | IEEE Std 802.3ba-2010 के अनुरूप |
यह आमतौर पर उच्च बैंडविड्थ डेटा केंद्रों, उद्यम नेटवर्क और क्लाउड कंप्यूटिंग वातावरण में बड़ी मात्रा में डेटा को जल्दी से स्थानांतरित करने के लिए उपयोग किया जाता है।
ट्रांससीवर मॉड्यूल को एंटी-स्टेटिक सामग्री में सुरक्षित रूप से पैक किया जाता है, लेबल किया जाता है और सील किया जाता है। इसमें पैकिंग सूची शामिल है और अतिरिक्त सुरक्षा के लिए ट्रैकिंग और हस्ताक्षर पुष्टि के साथ शिप किया जाता है।
