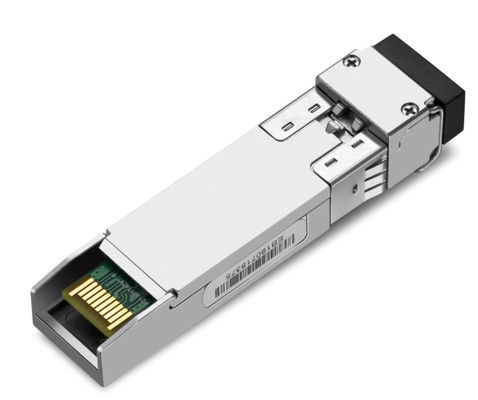

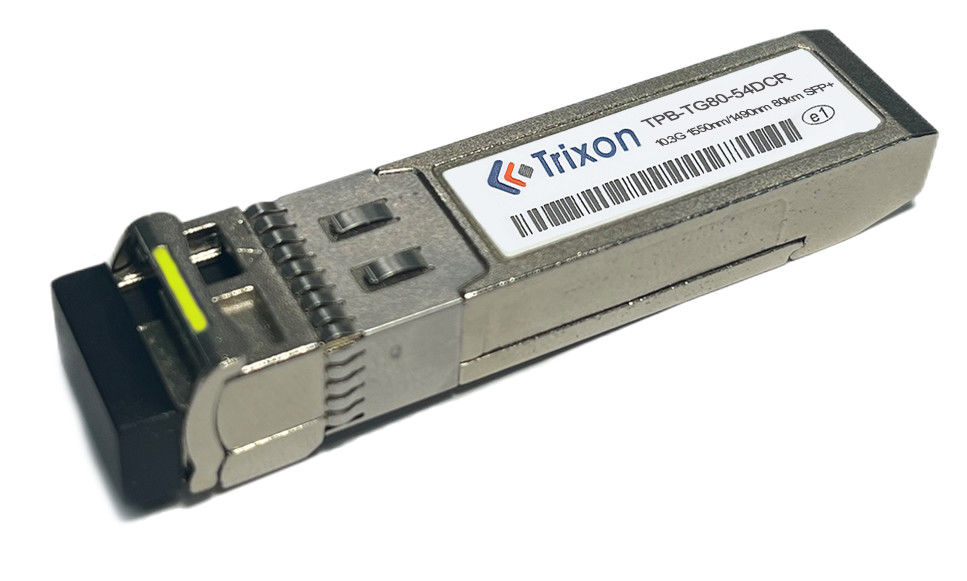

ट्राइकसन 10GE BIDI SFP+ 80km एक छोटा फार्म फैक्टर प्लग करने योग्य ट्रांससीवर है जो ऑप्टिकल फाइबर पर प्रति सेकंड 10 गीगाबिट द्विदिशात्मक डेटा संचार का समर्थन करता है।80 किमी की अधिकतम ट्रांसमिशन दूरी के साथ, यह SFP+ मल्टी सोर्स एग्रीमेंट (MSA) मानक (SFF-8431) के अनुरूप है।
इस एसएफपी+ ट्रांससीवर में एक अंतर्निहित सीरियलाइज़र/डेसेरियलाइज़र (SerDes) इंटरफेस और एक कॉम्पैक्ट और हॉट-स्वैपेबल मॉड्यूल में फाइबर ऑप्टिक ट्रांसमिट/रिसीव फ़ंक्शन शामिल हैं।यह SFP+ MSA विनिर्देश द्वारा परिभाषित मानक 2-वायर सीरियल इंटरफ़ेस के माध्यम से सुलभ डिजिटल नैदानिक निगरानी और सीरियल आईडी कार्यों का समर्थन करता है.
Trixon 10GE BIDI SFP+ 80km को RoHS के अनुरूप और सीसा मुक्त बनाने के लिए निर्मित किया गया है, जो दिशानिर्देश 2002/95/EC और 2005/747/EC की प्रतिबंधित सामग्री आवश्यकताओं को पूरा करता है।इसका छोटा प्लग करने योग्य फॉर्म फैक्टर, उच्च गति क्षमता, और विस्तारित 80 किमी पहुंच इसे 10GbE ऑप्टिकल इंटरकनेक्ट अनुप्रयोगों के लिए एक आदर्श समाधान बनाती है।
विनिर्देश | विवरण |
---|---|
परिचालन डेटा दर | 10.3Gbps |
दूरी | 80 किमी तक |
विद्युत आपूर्ति | एकल 3.3V |
तार्किक इंटरफ़ेस | टीटीएल |
कनेक्टर इंटरफ़ेस | द्विदिश एकल एलसी |
गर्म प्लग करने योग्य | हाँ |
अनुपालन मानक |
एमएसए एसएफपी विनिर्देश टेलकोर्डिया GR-253-CORE IEEE802.3ae |
निदान की निगरानी | डिजिटल डायग्नोस्टिक मॉनिटर इंटरफेस SFF-8472 के साथ संगत |
ऑपरेटिंग केस का तापमान | 0°C से +70°C (मानक) |
तकनीकी मापदंडः
पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई |
ट्रांसमीटर | |||||
केंद्र तरंग दैर्ध्य | λc | 1540 | 1550 | 1560 | एनएम |
1480 | 1490 | 1500 | एनएम | ||
साइड मोड दमन अनुपात |
SMSR | 30 | - | - | डीबी |
स्पेक्ट्रल चौड़ाई (-20dB) | Δλ | - | - | 1 | एनएम |
औसत आउटपुट पावर*नोट3 | पुट | -1 | - | 4 | डीबीएम |
विलुप्त होने का अनुपात | इमरजेंसी | 6.5 | - | - | डीबी |
बंद ट्रांसमीटर की औसत शक्ति | पुट-ऑफ | - | - | -30 | डीबीएम |
सापेक्ष तीव्रता शोर | आरआईएन | - | - | -128 | डीबी/हर्ट्ज |
आउटपुट ऑप्टिकल आई | IEEE802.3ae-2005 के अनुरूप | ||||
रिसीवर | |||||
केंद्र तरंग दैर्ध्य | λc | 1480 | 1490 | 1500 | एनएम |
1540 | 1550 | 1560 | एनएम | ||
रिसीवर संवेदनशीलता*नोट4 | एसईएन | - | - | -23 | डीबीएम |
रिसीवर अधिभार | पीएमएक्स | -7 | - | - | डीबीएम |
लॉस डी-एसेर्ट | LOSD | - | - | -24 | डीबीएम |
एलओएस दावा | लोसा | -38 | - | - | डीबीएम |
एलओएस हाइस्टेरिसिस | खोना | 0.5 | - | डीबी |
