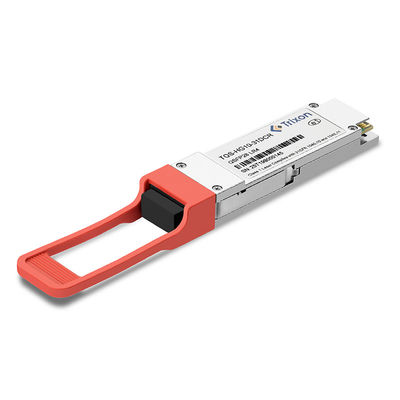

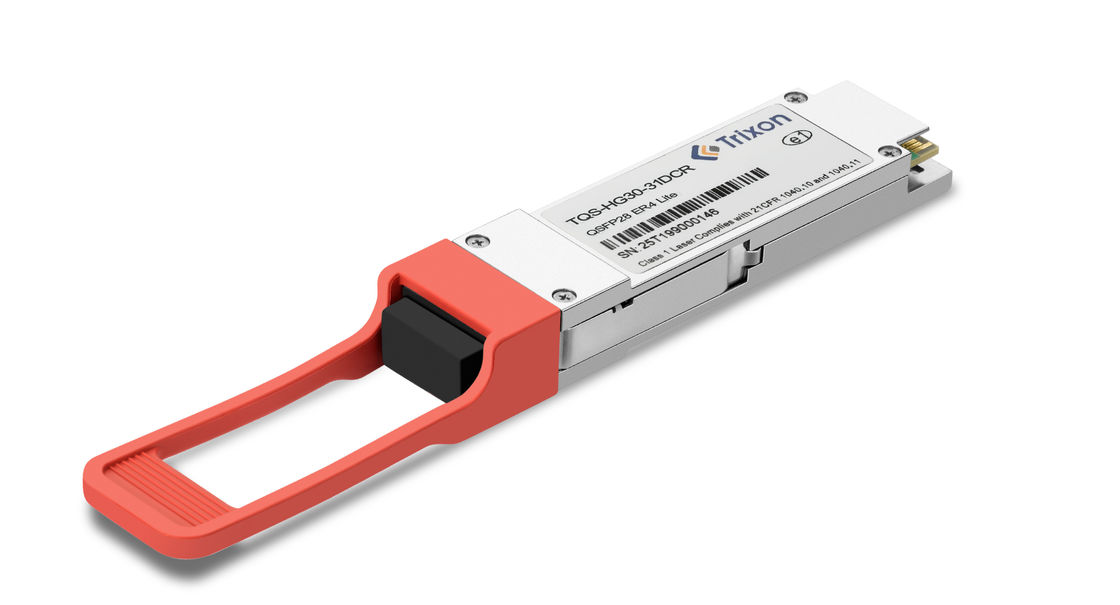

TQS-HG10-31DCR एक उच्च गति समानांतर 100Gbps QSFP ऑप्टिकल मॉड्यूल है जो पोर्ट घनत्व और लागत बचत में वृद्धि के लिए डिज़ाइन किया गया है। यह 4 स्वतंत्र चैनलों के साथ पूर्ण डुप्लेक्स संचार का समर्थन करता है,प्रत्येक 25 पर काम करने में सक्षम.78125 जीबीपीएस। यह एकल मोड फाइबर का उपयोग करके 10 किमी की दूरी पर 100 जीबीपीएस की कुल समग्र डेटा दर की अनुमति देता है।
यह मॉड्यूल डुप्लेक्स एलसी कनेक्टर्स के साथ संगत है, जिससे ऑप्टिकल फाइबर केबलों से कनेक्ट करना आसान हो जाता है। यह एकल +3 पर काम करता है।3V बिजली की आपूर्ति और विभिन्न नियंत्रण संकेत जैसे मॉड्यूल वर्तमान प्रदान करता हैइसके अतिरिक्त, इसमें अधिक जटिल नियंत्रण संकेतों और डिजिटल नैदानिक जानकारी के लिए 2-वायर सीरियल इंटरफ़ेस है।
QSFP मल्टी सोर्स एग्रीमेंट (SFF-8436) के अनुसार डिज़ाइन किया गया, TQS-HG10-31DCR एक मानकीकृत फॉर्म फैक्टर, ऑप्टिकल/इलेक्ट्रिकल कनेक्शन और डिजिटल डायग्नोस्टिक इंटरफेस सुनिश्चित करता है।यह तापमान सहित कठोर परिचालन परिस्थितियों का सामना करने के लिए बनाया गया हैइसकी उच्च कार्यक्षमता और एकीकरण के साथ, मॉड्यूल को दो-वायर सीरियल इंटरफ़ेस के माध्यम से आसानी से एक्सेस और नियंत्रित किया जा सकता है।
|
उत्पाद का नाम |
QSFP28 LR4 ट्रांससीवर मॉड्यूल |
|---|---|
| वारंटी | 3 वर्ष |
| विद्युत आपूर्ति | 3.3V |
| तापमान सीमा | 0°C से 70°C |
| डीडीएमआई | डीडीएम |
| प्लग करने योग्य | गर्म प्लग करने योग्य |
| डेटा दर | 100Gbps |
| फाइबर का प्रकार | एकल-मोड |
| कनेक्टर का प्रकार | डुप्लेक्स एलसी |
| दूरी | 10 किमी तक |
| पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई |
| ट्रांसमीटर | |||||
| केंद्र तरंगदैर्ध्य | λ |
1294.53 1299.02 1303.54 1309.09 |
1296.59 1301.09 1305.63 1310.19 |
एनएम | |
| साइड-मोड दमन अनुपात | SMSR | 30 | - | - | डीबी |
| औसत ऑप्टिकल पावर, प्रत्येक लेन | पावग | - चार।3 | - | +4.5 | डीबीएम |
| विलुप्त होने का अनुपात | इमरजेंसी | 4 | - | - | डीबी |
| प्रेषक नेत्र मुखौटा परिभाषा | IEEE802.3 खंड 88 100Gbase-LR4 के अनुरूप | ||||
| औसत प्रक्षेपण शक्ति ट्रांसमीटर बंद, प्रत्येक लेन | पफ़ | - | - | -30 | डीबीएम |
| रिसीवर | |||||
| केंद्र तरंगदैर्ध्य | λ |
1294.53 1299.02 1303.54 1309.09 |
1296.59 1301.09 1305.63 1310.19 |
एनएम | |
| रिसीवर इनपुट पर औसत शक्ति, प्रत्येक लेन | - दस।6 | - | 4.5 | डीबीएम | |
| प्रत्येक लेन पर रिसीवर संवेदनशीलता | - आठ।6 | डीबीएम | |||
| रिसीवर प्रतिबिंब | - | - | -12 | डीबी | |
| लॉस एसेर्ट | लॉसए | -25 | - | - | डीबीएम |
| लॉस डेसर्ट | खोया | - | - | -13 | डीबीएम |
| लॉस हिस्टेरिसिस | खोना | 0.5 | - | - | डीबी |
100G QSFP28 LR4 ऑप्टिकल मॉड्यूल का उपयोग अक्सर उच्च क्षमता, उच्च गति नेटवर्क कनेक्शन बनाने के लिए किया जाता है। इसका उपयोग उच्च घनत्व वाले डेटा सेंटर नेटवर्क बनाने के लिए किया जा सकता है,तेज और विश्वसनीय सर्वर से सर्वर संचार का समर्थन करनाइसके अतिरिक्त, यह विभिन्न क्षेत्रों में दूरस्थ कार्यालय स्थानों या डेटा केंद्रों को जोड़ने वाले WAN एक्सेस के लिए भी उपयुक्त है।
हम अपने 100G QSFP28 LR4 ऑप्टिकल मॉड्यूल के लिए व्यापक समर्थन सेवाएं प्रदान करते हैं, जिसमें 24/7 तकनीकी सहायता, मरम्मत और प्रतिस्थापन सेवाएं, सॉफ्टवेयर अपडेट, संगतता परीक्षण,साइट पर स्थापना और प्रशिक्षण, साथ ही रखरखाव और विस्तारित वारंटी योजनाएं. हमारी समर्पित टीम किसी भी तकनीकी मुद्दों को हल करने के लिए चौबीसों घंटे उपलब्ध है, निर्बाध संचालन सुनिश्चित करती है.हम आपके मॉड्यूल को नवीनतम सुविधाओं के साथ अद्यतित रखने के लिए सेवाएं भी प्रदान करते हैं, आपके नेटवर्क में एकीकरण में सहायता करें, और स्थापना और प्रशिक्षण के लिए साइट पर समर्थन प्रदान करें।हम आपके मॉड्यूल के लिए निरंतर समर्थन और सुरक्षा प्रदान करने के लिए रखरखाव पैकेज और विस्तारित वारंटी विकल्प प्रदान करते हैं.
100G QSFP28 LR4 ऑप्टिकल मॉड्यूल ट्रांससीवर मॉड्यूल को शिपिंग के दौरान इसकी सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक स्थैतिक-सुरक्षित सामग्री में पैक किया गया है।यह एक स्पष्ट रूप से चिह्नित बक्से या लिफाफे में सुरक्षित रूप से बंद हैइसके अतिरिक्त एक पैकिंग सूची शामिल है, जो संलग्न घटकों और सामानों की विस्तृत सूची प्रदान करती है। अतिरिक्त सुरक्षा सुनिश्चित करने के लिए,शिपिंग विधि में ट्रैकिंग शामिल है और डिलीवरी पर हस्ताक्षर की पुष्टि की आवश्यकता होती है.
