हमारे1.25G एसएफपी ट्रांससीवर मॉड्यूलयह डेटा संचार अनुप्रयोगों के लिए एक कॉम्पैक्ट, गर्म-प्लग करने योग्य ऑप्टिकल ट्रांससीवर मॉड्यूल है। यह सिंगल मोड फाइबर के साथ उपयोग के लिए डिज़ाइन किया गया है और 1550nm/1310nm की नाममात्र तरंग दैर्ध्य पर काम करता है।यह SFP मल्टी सोर्स एग्रीमेंट (MSA) के अनुरूप है और 1 तक डेटा दरों का समर्थन करता हैयह 40 किमी तक की छोटी दूरी के डेटा संचार के लिए एक विश्वसनीय और लागत प्रभावी समाधान प्रदान करता है।यह 0 ~ 70 डिग्री सेल्सियस के एक व्यापक ऑपरेटिंग तापमान रेंज का समर्थन करता है और एक एकल 3.3V पावर सप्लाई और टीटीएल लॉजिक इंटरफेस. इसके डीडीएमआई (डिजिटल डायग्नोस्टिक मॉनिटरिंग इंटरफेस) फ़ंक्शन के साथ,ग्राहकों को आसानी से ऑप्टिकल आउटपुट शक्ति जैसे ट्रांससीवर के वास्तविक समय मापदंडों की निगरानी कर सकते हैं, ऑप्टिकल इनपुट पावर, तापमान, पूर्वाग्रह वर्तमान, और ट्रांससीवर आपूर्ति वोल्टेज।
| पैरामीटर | मूल्य |
|---|---|
| तरंगदैर्ध्य | 1550nm/1310nm |
| फाइबर का प्रकार | एसएमएफ |
| उत्पाद का नाम | 1.25G GBE द्विदिशात्मक SFP ट्रांससीवर |
| विद्युत आपूर्ति | एकल 3.3V पावर सप्लाई और टीटीएल लॉजिक इंटरफ़ेस |
| प्लग करने योग्य | गर्म प्लग करने योग्य |
| अनुरूप | एमएसए एसएफपी विनिर्देश के अनुरूप |
| डीडीएमआई | हाँ |
| कनेक्टर का प्रकार | एकल एलसी कनेक्टर इंटरफ़ेस |
| डेटा दर | ऑपरेटिंग डेटा दर 1.25Gbps तक |
| दूरी | 40 किमी |
(1310nm/1550nm, डीएफबीऔर पिन,40km)
| पैरामीटर | प्रतीक | मिन | टाइप करें। | अधिकतम | इकाई | नोट | |
| ट्रांसमीटर | |||||||
| केंद्र तरंग दैर्ध्य | λc | 1280 | 1310 | 1340 | एनएम | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | एनएम | 1550nmTX/1310nmRX | |||
| स्पेक्ट्रल चौड़ाई*एनओट4 | ∆λ | 1 | एनएम | डीएफबी-एलडी | |||
| औसत आउटपुट शक्ति | पीबाहर | -5 | 0 | डीबीएम | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 10 | डीबी | ||||
| बंद ट्रांसमीटर की औसत शक्ति | पीबंद | -45 | डीबीएम | ||||
| आउटपुट ऑप्टिकल आई | Telcordia GR-253-CORE और IEEE 802.3ah-2004 के अनुरूप नेत्र मुखौटा | ||||||
| रिसीवर | |||||||
| केंद्र तरंग दैर्ध्य | λc | 1510 | 1570 | एनएम | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | एनएम | 1550nmTX/1310nmRX | ||||
| संवेदनशीलता*एनओट5 | पीIN | -23 | डीबीएम | ||||
| रिसीवर अधिभार | अतिभार | -3 | डीबीएम | ||||
| ऑप्टिकल रिटर्न हानि | 12 | डीबी | |||||
| एलओएस दावा | लोसा | -35 | डीबीएम | ||||
| लॉस डी-एसेर्ट | LOSD | -25 | डीबीएम | ||||
| एलओएस हाइस्टेरिसिस | 0.5 | 4 | डीबी | ||||

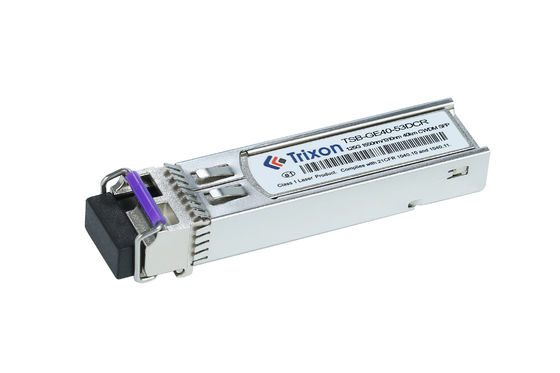

TSB-GE40-53DCR ट्रांससीवर ऑप्टिकल संचार नेटवर्क के लिए उपयुक्त है जहां 1.25 Gbps की डेटा दर पर्याप्त है।
बीआईडीआई (द्विदिशात्मक) सुविधा सिग्नल प्रसारित करने और प्राप्त करने के लिए विभिन्न तरंग दैर्ध्यों का उपयोग करके एक ही फाइबर पर द्विदिश संचार की अनुमति देती है।यह ऐसे अनुप्रयोगों के लिए उपयुक्त है जहां केवल एक फाइबर उपलब्ध है या लागत प्रभावी तैनाती के लिए.
40 किलोमीटर की ट्रांसमिशन दूरी के कारण यह मेट्रोपॉलिटन या क्षेत्रीय नेटवर्क जैसे मध्यम से लंबी दूरी के ऑप्टिकल संचार नेटवर्क के लिए उपयुक्त है।
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsये आवासीय और व्यावसायिक वातावरण में ब्रॉडबैंड सेवाओं के लिए उपयोग की जाने वाली लोकप्रिय फाइबर ऑप्टिक एक्सेस प्रौद्योगिकियां हैं।
डेटा दरः ट्रांससीवर मॉड्यूल को नेटवर्क की विशिष्ट आवश्यकताओं के आधार पर विभिन्न डेटा दरों का समर्थन करने के लिए अनुकूलित किया जा सकता है। इसमें 1Gbps, 10Gbps, 25Gbps,या उच्चतर डेटा दरें.
संचरण दूरी: एक ट्रांससीवर मॉड्यूल की संचरण दूरी को नेटवर्क की विशिष्ट आवश्यकताओं को पूरा करने के लिए अनुकूलित किया जा सकता है। कस्टम विकल्पों में लघु-रेंज, मध्यम-रेंज,या लंबी दूरी.
तरंग दैर्ध्य: ट्रांससीवर को नेटवर्क बुनियादी ढांचे और आवश्यकताओं के आधार पर विशिष्ट तरंग दैर्ध्य, जैसे 850nm, 1310nm, या 1550nm पर संचालित करने के लिए अनुकूलित किया जा सकता है।
तापमान सीमाः ट्रांससीवर मॉड्यूल को विभिन्न पर्यावरणीय परिस्थितियों में इष्टतम प्रदर्शन सुनिश्चित करने के लिए विशिष्ट तापमान सीमाओं के भीतर काम करने के लिए अनुकूलित किया जा सकता है,जैसे कि विस्तारित तापमान सीमाएं या विशेष औद्योगिक वातावरण.
कनेक्टर इंटरफेस: कनेक्टर इंटरफेस के लिए अनुकूलन विकल्पों में विभिन्न प्रकार शामिल हो सकते हैं, जैसे कि एलसी, एससी, या एमपीओ कनेक्टर,उपयोग किए जा रहे विशिष्ट नेटवर्क उपकरण और केबलिंग बुनियादी ढांचे के आधार पर.
प्रोटोकॉल समर्थनः ट्रांससीवर को विभिन्न प्रोटोकॉल और मानकों, जैसे ईथरनेट, फाइबर चैनल, सोनेट/एसडीएच, या विशिष्ट उद्योग मानकों का समर्थन करने के लिए अनुकूलित किया जा सकता है।
फॉर्म फैक्टर: अनुकूलन विकल्पों में विभिन्न फॉर्म फैक्टर शामिल हो सकते हैं, जिसमें एसएफपी, एसएफपी+, क्यूएसएफपी या सीएफपी शामिल हैं, ताकि उपयोग किए जा रहे नेटवर्क उपकरण के साथ संगतता सुनिश्चित हो सके।
अतिरिक्त विशेषताएं: विशिष्ट आवश्यकताओं के आधार पर, ट्रांससीवर मॉड्यूल को अतिरिक्त सुविधाओं जैसे डिजिटल डायग्नोस्टिक्स मॉनिटरिंग (डीडीएम),जो वास्तविक समय में निगरानी और निदान क्षमताएं प्रदान करता है.
हम अपने एसएफपी ट्रांससीवर मॉड्यूल उत्पादों के लिए तकनीकी सहायता और सेवा प्रदान करते हैं।हमारे विशेषज्ञों की टीम हमारे उत्पादों के बारे में आपके किसी भी प्रश्न का उत्तर देने और सहायक समाधान प्रदान करने के लिए उपलब्ध हैहम गुणवत्तापूर्ण ग्राहक सेवा प्रदान करने और यह सुनिश्चित करने के लिए प्रतिबद्ध हैं कि हमारे उत्पाद आपकी आवश्यकताओं को पूरा करें।
हम अपने ग्राहकों के लिए विभिन्न प्रकार की सेवाएं प्रदान करते हैं, जिनमें शामिल हैंः
यदि आपके कोई प्रश्न हैं या हमारे एसएफपी ट्रांससीवर मॉड्यूल उत्पादों के साथ सहायता की आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
एसएफपी ट्रांससीवर मॉड्यूल के लिए पैकेजिंग और शिपिंग
संदर्भ डेटाशीट फ़ाइल कोड: DS100033
